У-виробництві високоякісних двигунів, трансформаторів і електронних компонентів точність котушок безпосередньо пов’язана з надійністю продукту, енергоефективністю, електромагнітними характеристиками та рівнем шуму. У міру того, як галузі прагнуть до вищої швидкості, менших форм-факторів і суворіших допусків, традиційних систем намотування вже недостатньо для задоволення вимог щодо якості. Ця тенденція зробиласерво{0}}керовані намотувальні машининовий стандарт на глобальних заводах.
Технологія сервоприводу в поєднанні з високо-роздільними кодерами, замкнутим-контролем натягу та розширеними алгоритмами руху забезпечує надзвичайно точне намотування шару та стабільну геометрію котушки. Наша компанія має понад 20 років інженерного досвіду в рішеннях для обмоток на основі сервоприводів, які широко застосовуються в автомобільних двигунах, двигунах побутової техніки, двигунах BLDC, промислових серводвигунах і-електронних компонентах високого рівня.
У цій статті пояснюється, як серво{0}}керовані системи намотування підвищують точність котушки, зменшують кількість дефектів і підтримують автоматизоване масове виробництво.
1. Чому точність шару котушки має значення
Геометрія та розташування шарів котушки безпосередньо впливають на:
Однорідність електромагнітного поля
Тепловіддача
ККД двигуна
Стабільність індуктивності
Показники шуму та вібрації
Термін служби та надійність
Навіть незначні відхилення в розміщенні проводів можуть спричинити:
Підвищена опірність
Локалізований перегрів
Незбалансовані магнітні поля
Знижений крутний момент двигуна
Більше енергоспоживання
Серво{0}}керована обмотка забезпечує точність, необхідну для уникнення цих проблем.
2. Основні сервотехнології, які підвищують точність намотування
2.1 Багатоосьове керування сервоприводом-
Сучасні намотувальні верстати використовують багато{0}}осьові сервосистеми для координації:
Швидкість обертання шпинделя
Поперечний рух дротяної направляючої
Динаміка плеча натягу
Швидкість подачі дроту
Кодери з високою- роздільною здатністю (до 20 біт) забезпечують точність розміщення дроту ±0,01 мм.
2.2 Компенсація-руху в реальному часі
Сервоконтролери забезпечують алгоритмічну корекцію на основі:
Швидкість дроту
Коливання напруги
Варіація діаметра котушки
Теплове розширення
Механічна вібрація
Це гарантує рівномірне намотування навіть на високих швидкостях (8000–12000 об/хв у деяких моделях).
2.3 Висока-швидкісна обробка даних
Сервосистеми працюють на рівні мілісекунд-циклу, що дає змогу:
Миттєва корекція натягу
Динамічний контроль крутного моменту
Прогнозне регулювання руху
Це особливо важливо для тонкого дроту (0,05–0,15 мм), який використовується в електроніці та точних двигунах.
3. Система натягу із замкнутим -контуром: серце точного шарового намотування
Система натягу -з замкнутим контуром забезпечує стабільне натягнення дроту шляхом безперервного вимірювання та регулювання:
Сила тяги дроту
Напруга спини
Швидкість тяги
Компенсація інерції золотника
Ключові переваги:
Нульовий дрейф напруги під час довгих пробіжок
Ідеальне вирівнювання проводів
Зменшення обриву мідного дроту
Рівномірні електромагнітні характеристики
Для обмотки статора BLDC стабільність натягу запобігає деформації котушки та максимізує коефіцієнт заповнення щілин.
4. Серво{1}}керована обмотка в котушках різних типів
4.1 Бобінні котушки
Сервосистеми забезпечують:
Ідеальне укладання шарів
Рівномірний запас намотування
Висока повторюваність
Ці котушки широко використовуються в реле, соленоїдах, індукторах і малих трансформаторах.
4.2 Котушки статора BLDC (голчаста обмотка)
Сервокерування дозволяє:
Оптимізація-заповнення слотів
Точне позиціонування голки
Плавні кути вставки
Кілька-координований час
Це забезпечує низький рівень шуму, високу ефективність і стабільний вихідний момент.
4.3 Сегментні котушки для серводвигунів
Управління сервошпинделем має вирішальне значення для:
Рівномірний розподіл обертів
Багатоконтактна обмотка-
Постійна якість формування
Ці котушки часто вимагають надзвичайно жорсткого допуску для робототехніки та обладнання з ЧПК.

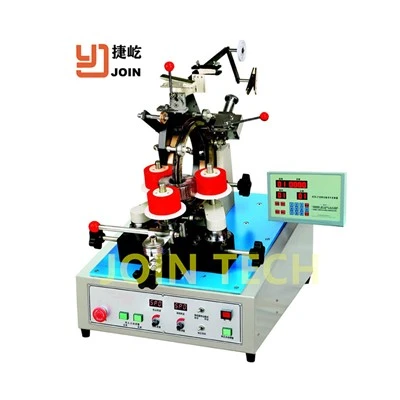

4.4 Тороїдальні котушки
Серво{0}}керована тороїдальна обмотка забезпечує:
Концентричний розподіл дроту
Низько-витрати
Стабільні значення індуктивності
Використовується у фільтрах електромагнітних перешкод, високо-частотних трансформаторах і джерелах живлення.
5. Як серво{1}}керовані намотувальні машини покращують якість виробництва
5.1 Точна геометрія шару
Серворух гарантує, що кожен поворот розміщується з точним інтервалом, покращуючи:
Щільність котушки
Магнітна однорідність
Електрична стабільність
5.2 Зменшений рівень дефектів
Поширені проблеми, які запобігає сервокерування, включають:
Дротові кросовери
Перекриття
Проміжки між шарами
Опіки від шипів натягу
Зменшення кількості дефектів50–80%типові після оновлення.
5.3 Краще розсіювання тепла та ефективність
Правильна намотка шару запобігає гарячим точкам і зменшує втрати ІЧ-променів.
5.4 Покращені показники шуму та вібрації
Двигуни BLDC, оснащені сервосистемами, забезпечують значно тихішу роботу.
6. Серво{1}}керовані системи та інтеграція автоматизації
Сучасні намотувальні верстати з-сервокеруванням бездоганно інтегруються з:
Роботизоване завантаження/розвантаження
Системи контролю зору
Автомати для паяння та зварювання
Онлайн вимірювання котушки
Системи відстеження MES
Це дозволяє виробникам створювати повністю автоматизовані виробничі лінії з:
Безперервна робота 24/7
Відстеження якості-в реальному часі
Мінімальне втручання людини
Наші системи підтримують автоматичне з’єднання проводів, сервопресування, вставлення котушки та остаточне складання двигуна.
7. Чому світові заводи переходять на технологію сервообмоток
У Європі, Японії, Південній Кореї, Індії та Мексиці серво{0}}керована обмотка випереджає традиційні системи через:
Більш високі показники врожайності
Тривала -стабільність роботи
Зменшення витрат на утилізацію та переробку
Точне цифрове керування параметрами
Сумісність з Industry 4.0
Багато заводів повідомляють:
Підвищення продуктивності на 20–35%.
Зменшення браку на 30–50%.
Значна економія робочої сили
Висновок
Серво{0}}керовані системи намотування представляють значний прогрес у технології виробництва котушок, забезпечуючи неперевершену точність, стабільність і можливості автоматизації. Незалежно від того, чи виробляються двигуни BLDC, серводвигуни, трансформатори чи високочастотні-компоненти, намотувальні машини на основі сервоприводів-забезпечують чудову якість шарів і довгострокову-продуктивність.
Завдяки більш ніж 20-річному досвіду розробки сервоприводів, розширеним можливостям керування рухом і успішним глобальним встановленням наші рішення для намотування допомагають фабрикам досягти-світового класу точності намотування та ефективності виробництва.
